Навигационный морской створ (лазерный). Технические характеристики.

OOO «Лазинтех» производит устанавливает комплекты навигационного оборудования оборудования ЛСМ (морское, речное исполнения) предназначенное для использования в системе стационарного навигационного оборудования и устанавливаемое на  наземных опорах или гидротехнических основаниях на подходах к портам и реках. Дальность действия стационарного навигационного оборудования до 15 миль. Дальность видимости и характеристики изделия определяются в соответствии с требованиями МАМС и ГОСТ Р 56242-2014. Авторские права на изделие защищены патентами Российской федерации.

Для  портов важным показателем эффективности визуальных СНО является их видимость на фоне яркого дневного неба, а также при плохой видимости в тумане и в дождливую погоду.

Практически все источники света, в том числе и используемые в современных СНО, в этих условиях  недостаточно различимы  при солнечной засветке и тумане. Кроме лазерных.

Благодаря специфике восприятия глазом когерентного лазерного света и  высокой различимости таких огней, особенно проблесковых, реализуемых  в схемах лазерных СНО на сканирующих лучах, обеспечивается их  высокая видимость, и соответственно, надежность удержания курса.

Данное навигационное оборудование создано для портов и каналов проходило испытания в портах и работает в штатном режиме на Калининградском морском канале с 2010г. по настоящие время. на двух действующих ЛСМ,  установленных по проектам 18 СКТБ и на Ладожском озере у входа в Неву.

  1. Синхронизация модулей по кабелю или радиоканалу.
  2. Мониторинг по GSM каналу.
  3. Цвет огня проблесково красный. Расхождение луча  2-4 мин.
  4. Точность удержания судна на створе (боковое уклонение) 3-5 м.
  5. Рабочее напряжение питания 12 вольт,  15 ватт. (Пиковое энергопотребление при температуре более +30 грд. С. 130 вт.)
  6. Диапазон рабочих температур от -40 до +50 град.С. (пиковое значение -50 до +70 град. С)
  7. Материал корпуса нержавеющая сталь. Покрытие порошковая краска RAL 7046 глянцевая
  8. Габариты одного модуля 320 х 350 мм.
  9. Масса комплекта оборудования 2х35=70кг.
  10. Срок службы не менее 10 лет со дня ввода в эксплуатацию.
  11. Технический ресурс изделия: 15000 часов.
  12. Степень защиты изделия IP 66.
  13. ГОСТ Р 56242-2014
  14. «Сертификат соответствия требованиям ГОСТ 31581-2012  «Лазерная безопасность. Общие требования безопасности при разработке и эксплуатации лазерных изделий».
  15. Комплект поставки: два модульных комплекса (МКЛ и МКП) с системой дублирования согласно требованиям МАМС, два распределительных шкафа, диск с программным обеспечением и программой мониторинга, транспортировочная тара.
  16. При расположении приборов на двух опорах по краям фарватера доступна функция «отбитие кромок». Частые прерывистые сигналы красного цвета при пересечении судном края фарватера.

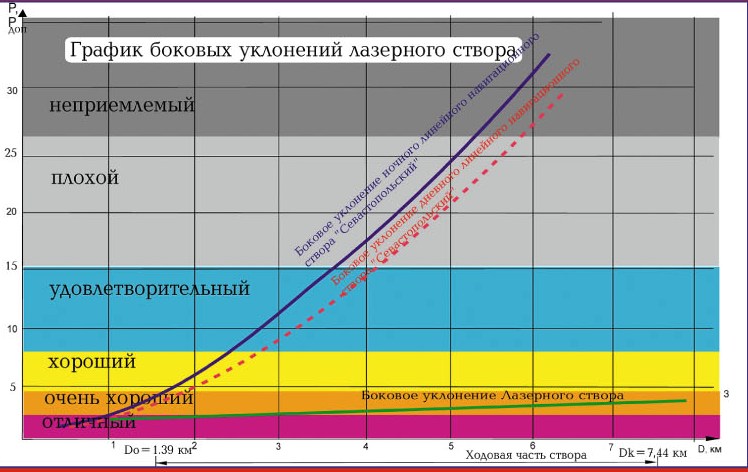

График бокового уклонения лазерного навигационного створа.

ЦЕНА НАВИГАЦИОННОГО ОБОРУДОВАНИЯ.

Стоимость комплекта оборудования, морского навигационного створа входят два стационарных прибора , включающее в себя основной и резервный комплект, а также модуль управления и мониторинга составляет 4850000 рублей на складе в Москве с НДС.

В состав также входят блоки управления по каналам GSM связи, программное обеспечение, оборудования для синхронизации модулей. Бесплатное гарантийное обслуживание в течение одного года.
